浙江漢達作為專業的帶鋸床液壓配件生產廠家，位于帶鋸床生產基地-壺鎮，有近20年的鋸床液壓配件制造及配套經驗，為幾十家?guī)т彺矎S家做配套，包括出口帶鋸床&臺灣手動帶鋸床液壓件。

4028，4230，全自動數控帶鋸床等等配套用液壓產品，一應俱全，各知名帶鋸床品牌的金牌供應商！

適用范圍：

液壓缸專為帶鋸床配套所用，液壓閥由于功能不同，帶鋸床設功能計不同可選用不同的液壓閥，請設計人員選用。

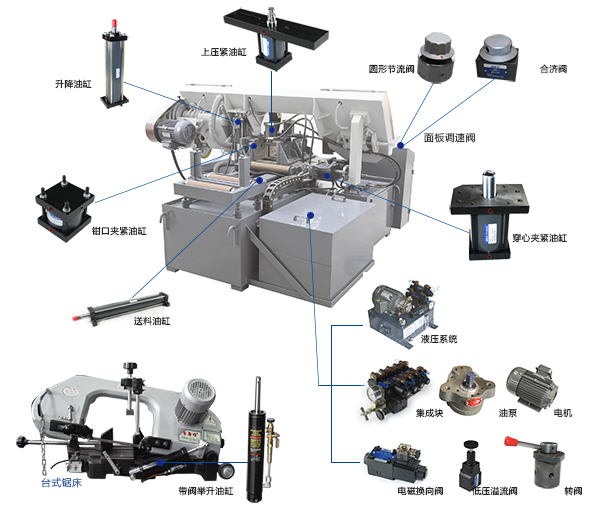

    液壓缸液壓系統是帶鋸床的重要配件之一，帶鋸床靠液壓動力來執行夾緊、升降、送料、鋸帶張緊等動作，系統壓力設定為3-4MPA，為低壓液壓系統，要求執行動作精確度較高，要求精密度0.1mm。根據帶鋸床執行動作不同，需要的液壓缸數量不同，最少為一只夾緊油缸、一只升降油缸，最多時會有四只夾緊油缸，兩只升降油缸，一只送料油缸，兩只上壓緊油缸，一只鋸帶張緊油缸。

帶鋸床油缸特性資料：

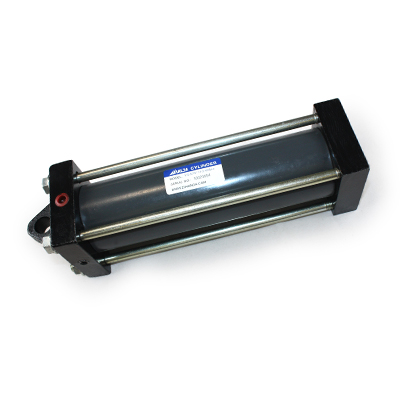

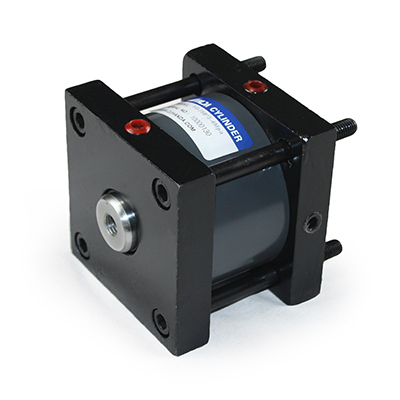

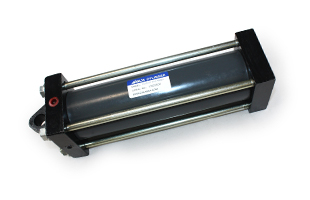

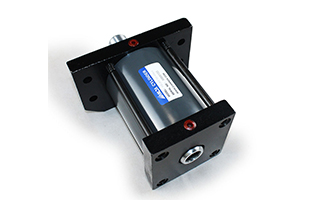

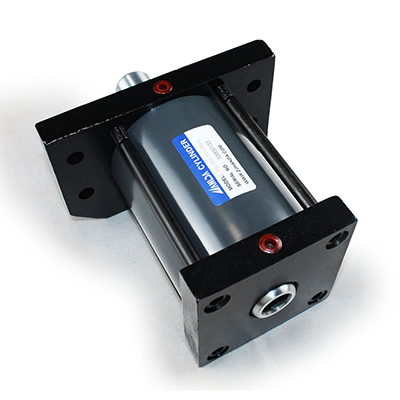

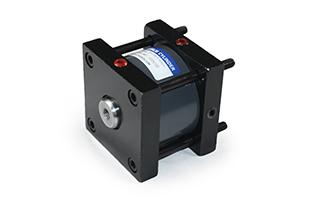

1，帶鋸床夾緊油缸
分為全行程油缸和半行程油缸，全行程油缸占用位置大，一般40以上機床才會考慮用全行程油缸。
半行程油缸又稱為穿心夾緊油缸：活塞桿空心，中心穿絲桿，旋轉手輪，靠絲桿走一部分行程，然后用液壓走剩余行程。手動+液壓配合完成。
全行程油缸：全部靠液壓走完行程。
可加彈簧，包含彈簧復位功能，回位時靠彈簧，而不是靠液壓，油泵停止工作，防止油溫過高造成各種液壓問題?？梢源┻^絲桿，配以手輪和螺母，從而實現手動+液壓夾緊，常見用于輕型機床上夾緊工件用。集成塊上需壓力繼電器。

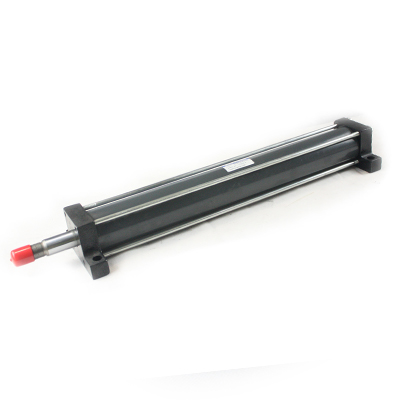

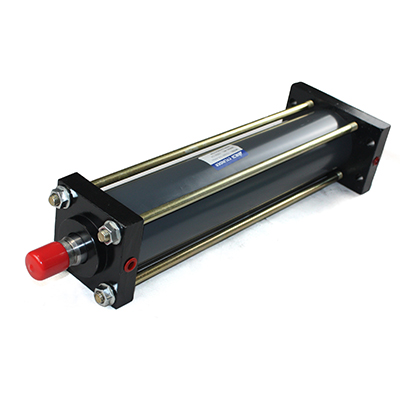

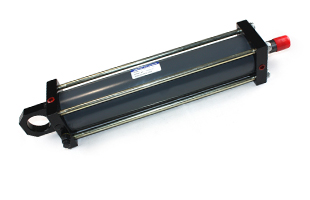

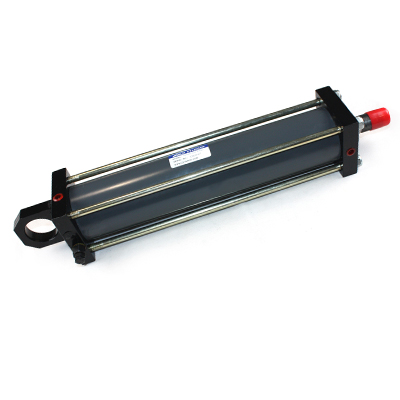

2，帶鋸床升降油缸
與最大切削直徑有關，升降液壓缸的行程大于最大切削直徑，比如最大切削直徑為400，則升降液壓缸行程為420mm。比如客戶40機，一般升降油缸行程為420，也有部分公司是用450。

多種安裝方式，可供選擇：
底部法蘭（俗稱平底，代號P）：對油缸裝配垂直度要求高，安裝后穩固性好；
耳環（俗稱關節，代號G）：對垂直度有一定的自調整能力，降低裝配要求；
銷軸（俗稱銷孔，代號X）：對垂直度有一定的自調整能力，降低裝配要求。

升降油缸種類：
按功能分，有單作用、雙作用油缸；
剪刀式鋸床上的升降油缸一般為單作用，上升靠液壓，下降靠自重和彈簧力，油泵停止工作，防止油溫過高造成各種液壓問題。

背壓功能詳解：
1）保護油缸，免受壓力過高造成缸體的變形。
2）能在工作中起到快慢小調速的功能。
3）能使在兩只油缸同時工作時起到能同步作用，但比如龍門帶鋸床，要兩只油缸同步上升時，必需還要加一只管式節流閥來達到同步效果。
4）所謂背壓，就好像你背靠一面墻去推汽車，你用多大力，墻就能承受多大力。那么這就是背壓。負載壓力過大，那么背壓就會卸荷。
5）最大的功能是讓油缸的下降速度更加平穩，更好的延長鋸帶的使用壽命。

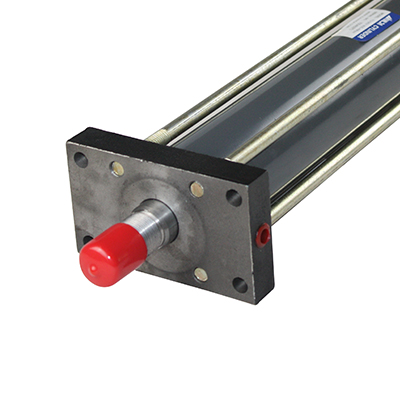

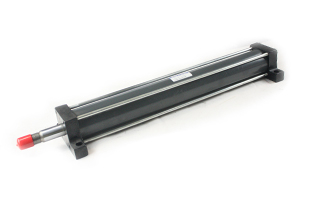

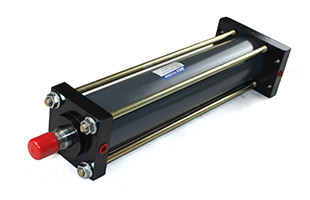

3，帶鋸床送料油缸
送料油缸用于帶鋸床，起送料作用，可推動小于1噸的材料，如果送料裝置加上滾輪設置則可推動更重。
行程超過1.5米的送料油缸，中間需加支撐座。

數控帶鋸床由于鋸料精度要求，對送料油缸的質量要求高，包括油缸的內泄露、同心度等。
送料油缸安裝時，需要校準油缸活塞桿和滑軌之間的水平：

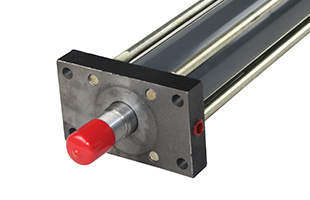

C型腳座安裝相比前法蘭安裝，安裝后更穩固，但是需做更為仔細的校準。

數控機送料油缸行程與光柵尺長度的關系：
光柵尺長度有400,500,600毫米，送料油缸行程必須小于光柵尺長度，故光柵尺長度為500時，油缸行程一般為405,410,450，當光柵尺長度為600時，油缸行程有510,520,550等。

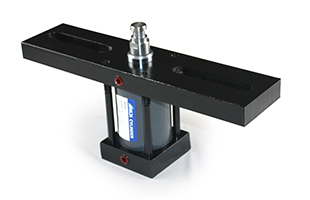

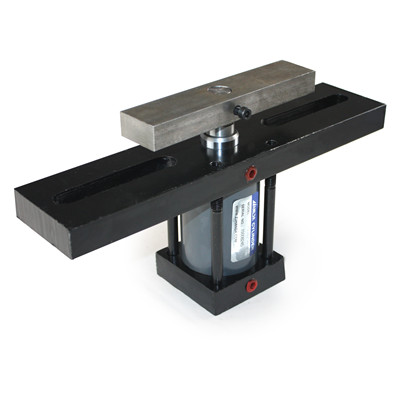

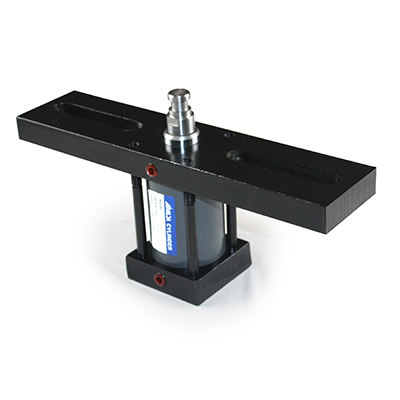

4，帶鋸床上壓緊油缸
上壓緊油缸作用：
1）主要用于鋸床壓緊鋸料，也適用于液壓設備上的壓緊。
2）防止鋸床鋸料時，工件飛出或彈出而引起鋸帶斷裂，造成機床損壞和人員傷害。
3）用于液壓設備上的壓緊工件，安裝方便，可側壓、上壓、下壓。用油缸壓料力量大，操作簡單，也適用于工裝夾具?；钊麠U頭部絲桿可調行程，方便實用。
產品型號 缸徑 桿徑 行程 使用壓力(Mpa) 重量
（kg） 油口尺寸 板長 長板材質
YGJ63*32*50 63 32 50 《4 7.5 Z1/8 340可定制
有封閉式和開式兩種 鑄件/鋼板可選
YGJ80*32*30 80 32 30 《4 10 Z1/8 360可定制
封閉式 鋼板

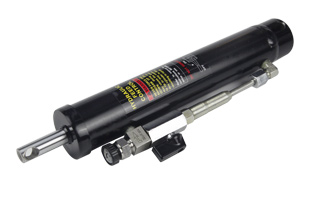

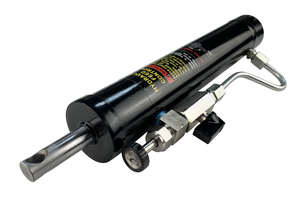

5，帶鋸床鋸帶張緊油缸
張緊機構根據不同的帶鋸床應用，有三種方式實現：
1）張緊裝置是由滑板座、滑板、絲桿等組成，當要將鋸條張緊時，用扭力扳手按順時針方向旋轉可張緊鋸條，處于工作狀態。如鋸床處于長時間停機狀態，扭力扳手向逆時針方向旋轉鋸條松開；
2）張緊油缸+手動轉閥實現自動張緊；
3）自帶轉閥功能的張緊油缸
